La chaîne de levage grade 80 au mètre est un incontournable des chantiers, ateliers et sites industriels où la manutention de charges lourdes exige fiabilité et précision. Fabriquée en acier allié trempé et revenu, elle offre une résistance à la traction d’environ 800 N/mm² et se décline en diamètres allant de 6 à 22 mm.
Vendue au mètre linéaire, elle permet d’adapter exactement la longueur à chaque besoin, que ce soit pour confectionner une élingue chaîne sur mesure, remplacer un brin usé ou équiper un poste de levage spécifique. Ce guide vous aide à choisir le bon diamètre, comprendre les CMU associées et tirer le meilleur parti de cette chaîne haute résistance.
Chaîne de levage grade 80 au mètre | CMU et diamètres
Temps de lecture : ~11 min
- Résumé en bref
- Qu’est-ce qu’une chaîne de levage grade 80 vendue au mètre ?
- Tableau des CMU et poids au mètre par diamètre
- Comment choisir le bon diamètre de chaîne grade 80 au mètre
- Chaîne grade 80 vs grade 100 : quelle différence pour le levage ?
- Pourquoi acheter sa chaîne de levage grade 80 au mètre plutôt qu’en élingue complète ?
- Normes et réglementation applicables en Belgique
- Vérifier l’usure d’une chaîne de levage grade 80 avant utilisation
- Applications courantes de la chaîne grade 80 au mètre
- Bien choisir sa chaîne de levage grade 80 au mètre
- Questions fréquentes
Résumé en bref
- Qu’est-ce qu’une chaîne grade 80 au mètre ? Une chaîne à maillons courts en acier allié haute résistance, conforme à la norme EN 818-2, vendue au mètre linéaire pour s’adapter à toutes les configurations de levage.
- Tableau des CMU par diamètre : de 1 120 kg pour un diamètre de 6 mm jusqu’à plus de 31 500 kg pour un diamètre de 22 mm en traction verticale sur un brin.
- Grade 80 vs grade 100 : le grade 80 reste le meilleur rapport qualité-prix pour la majorité des applications, tandis que le grade 100 offre environ 25 % de CMU supplémentaire à diamètre égal.
- Comment choisir le bon diamètre : en fonction de la charge maximale d’utilisation, du nombre de brins de l’élingue et de l’angle d’élingage prévu.
- Pourquoi acheter au mètre : flexibilité, optimisation des coûts, découpe à longueur et réduction du stock dormant.
- Normes et sécurité : conformité EN 818-2, EN 818-4, EN 1677 et directive Machines 2006/42/CE, avec un coefficient de sécurité de 4:1.
- Inspection et entretien : vérification visuelle régulière de l’usure des maillons, du marquage de conformité et de l’absence de déformation.
Qu’est-ce qu’une chaîne de levage grade 80 vendue au mètre ?

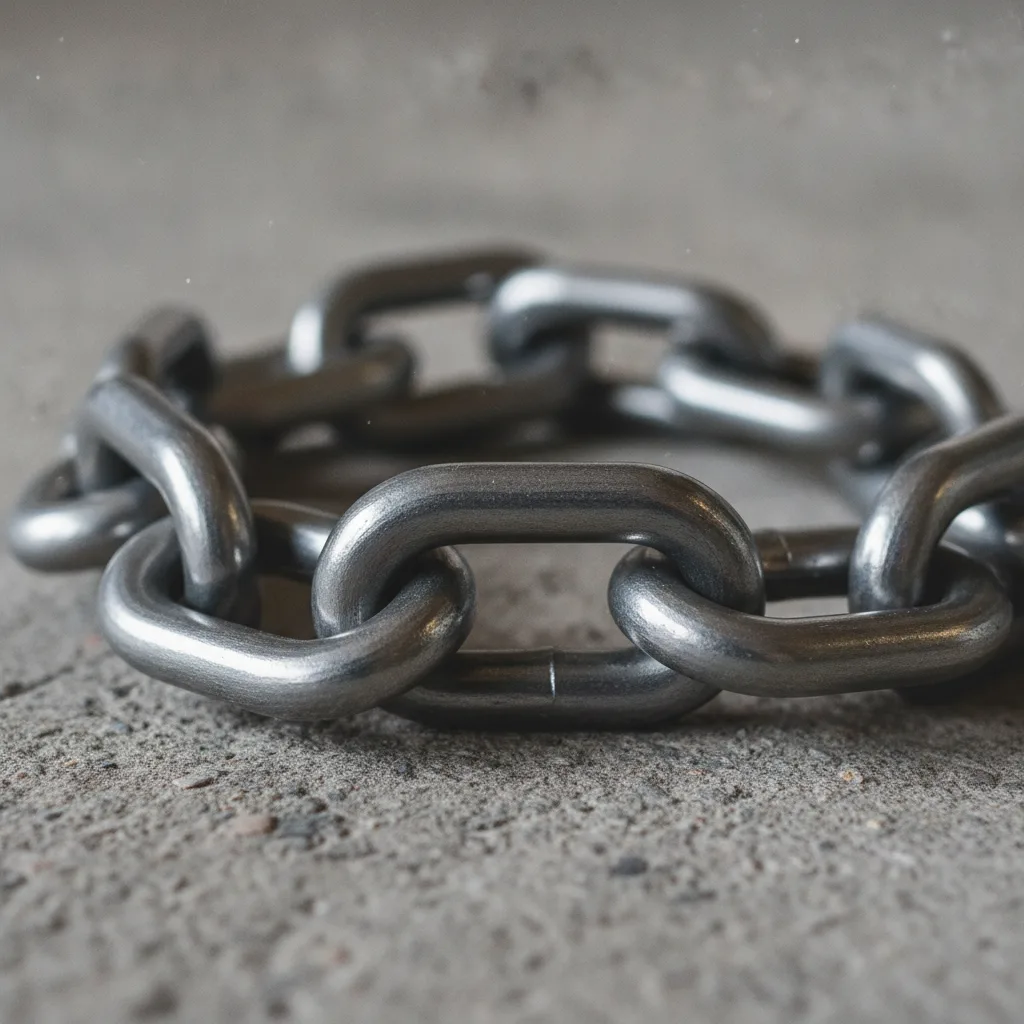

Propriétés et fabrication de la chaîne grade 80
Le terme « grade 80 » désigne une classe d’acier allié dont la résistance minimale à la traction atteint environ 800 N/mm². Concrètement, cela signifie que chaque maillon de la chaîne est conçu pour supporter des contraintes mécaniques élevées tout en conservant une ductilité suffisante pour absorber les chocs sans rompre brutalement. Cette chaîne à maillons courts calibrés est fabriquée selon un processus de traitement thermique rigoureux (trempe et revenu) qui lui confère ses propriétés mécaniques.
Vendue au mètre linéaire, la chaîne grade 80 offre une souplesse d’achat que les élingues complètes ne permettent pas toujours. Vous commandez exactement la longueur dont vous avez besoin, sans surplus inutile. Cette approche est particulièrement appréciée par les professionnels qui assemblent eux-mêmes leurs élingues chaînes, qui remplacent un brin endommagé ou qui adaptent un équipement existant à une nouvelle configuration de chantier.
Le coloris habituel de la chaîne grade 80 est le noir (parfois noir poli), ce qui permet de l’identifier visuellement et de la distinguer des autres grades. Certains fabricants utilisent également un code couleur spécifique pour faciliter le repérage sur site.
Tableau des CMU et poids au mètre par diamètre
Le choix du diamètre nominal de la chaîne détermine directement la charge maximale d’utilisation (CMU) en traction verticale sur un brin. Voici les valeurs de référence pour une chaîne de levage grade 80 au mètre, issues des spécifications normatives EN 818-2 et des fiches techniques des principaux fabricants.
CMU et masse linéaire pour les diamètres de 6 à 13 mm
| Diamètre nominal (mm) | CMU 1 brin vertical (kg) | Masse linéaire approx. (kg/m) |
|---|---|---|
| 6 | 1 120 | 0,79 |
| 7 | 1 500 | 1,10 |
| 8 | 2 000 | 1,38 |
| 10 | 3 150 | 2,20 |
| 13 | 5 300 | 3,80 |
Pour les diamètres supérieurs, les CMU continuent d’augmenter de manière significative.
| Diamètre nominal (mm) | CMU 1 brin vertical (kg) | Masse linéaire approx. (kg/m) |
|---|---|---|
| 16 | 8 000 | 5,63 |
| 18 | 10 000 | 7,09 |
| 20 | 12 500 | 8,77 |
| 22 | 15 000 | 10,60 |
Ces valeurs correspondent à une utilisation en traction verticale directe sur un seul brin. Dès que vous passez à une élingue 2 brins ou 4 brins, la CMU de l’ensemble augmente mais dépend de l’angle d’élingage. Par exemple, une élingue chaîne 2 brins grade 80 avec un angle de 0° à 45° conserve un facteur de charge favorable, mais au-delà de 60° la capacité diminue sensiblement.
Bon à savoir
La masse linéaire (kg/m) de la chaîne doit être prise en compte dans le calcul de la charge totale soulevée. Sur de grandes longueurs, le poids propre de la chaîne peut représenter une part non négligeable de la CMU disponible.
Comment choisir le bon diamètre de chaîne grade 80 au mètre
Déterminer la CMU en fonction de la configuration
Le dimensionnement correct repose sur trois paramètres principaux. Le premier est la masse de la charge à soulever, qui doit toujours être connue avec précision avant toute opération de levage. Le deuxième est le nombre de brins de l’élingue que vous prévoyez d’assembler. Le troisième est l’angle d’élingage, c’est-à-dire l’angle formé entre chaque brin et la verticale lors du levage.
Pour une utilisation en traction verticale simple (un seul brin, charge suspendue directement sous le point d’accroche), vous pouvez vous référer directement au tableau ci-dessus. Pour une configuration à 2 ou 4 brins, il faut appliquer les coefficients de réduction liés à l’angle d’élingage. À titre d’exemple, une chaîne de levage 10mm grade 80 avec une CMU de 3 150 kg en vertical pourra supporter environ 4 460 kg en configuration 2 brins à un angle de 0° à 45°, mais seulement 3 150 kg si l’angle atteint 45° à 60°.
Il est également important de considérer l’environnement de travail. Une chaîne exposée à des températures élevées, à des agents chimiques ou à un milieu salin verra ses propriétés mécaniques modifiées. Dans ces cas, consultez les recommandations du fabricant ou envisagez des solutions en inox pour les milieux très corrosifs, par exemple avec la gamme inox adaptée.
Chaîne grade 80 vs grade 100 : quelle différence pour le levage ?
Différences de capacité entre les grades 80, 100 et 120
La question revient fréquemment chez les professionnels du levage. Le grade 80 et le grade 100 se distinguent principalement par leur résistance à la traction et, par conséquent, par leur CMU à diamètre égal. Le grade 100 affiche une résistance d’environ 1 000 N/mm², soit environ 25 % de plus que le grade 80. Concrètement, cela signifie qu’une chaîne grade 100 de diamètre 10 mm offre une CMU comparable à celle d’une chaîne grade 80 de diamètre 13 mm, tout en étant plus légère d’environ 1,3 kg/m.
Cette différence de poids a un impact direct sur l’ergonomie et la productivité. Des élingues plus légères sont plus faciles à manipuler, à installer et à stocker. Cependant, le grade 80 reste le choix le plus économique pour la grande majorité des applications courantes en BTP, industrie générale, transport et ateliers de maintenance. Son rapport performance-prix en fait la référence historique du levage par chaîne.
Le grade 120, avec une résistance d’environ 1 200 N/mm² et une CMU jusqu’à 50 % supérieure à celle du grade 80, s’adresse quant à lui à des environnements extrêmes (offshore, levage très lourd, contraintes d’espace sévères) et implique un budget nettement plus élevé.
Un point essentiel à retenir : il est interdit de mélanger des composants de grades différents au sein d’une même élingue. La CMU de l’ensemble est toujours déterminée par le composant le plus faible. Si vous utilisez une chaîne grade 80, tous les accessoires de levage (crochets, mailles de tête, raccourcisseurs, manilles) doivent être compatibles grade 80 et conformes aux normes EN 1677.
Important
Ne montez jamais un crochet grade 100 sur une élingue chaîne grade 80 en pensant augmenter la CMU. C’est le maillon le plus faible de l’ensemble qui détermine la capacité globale de l’élingue. Respectez la compatibilité des grades pour garantir la sécurité.
Pourquoi acheter sa chaîne de levage grade 80 au mètre plutôt qu’en élingue complète ?
L’achat de chaîne grade 80 au mètre linéaire répond à plusieurs besoins concrets des professionnels. Le premier avantage est la flexibilité. Vous commandez exactement la longueur nécessaire, que ce soit 2,5 m ou 17 m, sans être contraint par des longueurs standardisées. C’est particulièrement utile pour la fabrication d’élingues sur mesure, le remplacement d’un brin usé sur une élingue existante ou l’adaptation d’un poste de levage à une nouvelle configuration.
Le deuxième avantage est l’optimisation des coûts. En achetant uniquement la quantité nécessaire, vous évitez le stock dormant et les chutes inutilisables. Pour les entreprises qui assemblent régulièrement des élingues ou qui entretiennent un parc important de matériel de levage, la chaîne au mètre représente une économie significative sur le long terme.
Enfin, la chaîne au mètre permet de constituer un stock polyvalent. Avec quelques diamètres en réserve (par exemple 8, 10 et 13 mm), un atelier peut répondre rapidement à la plupart des besoins de levage courants en assemblant des élingues avec les crochets de levage et mailles de tête appropriés.
Normes et réglementation applicables en Belgique
En Belgique, comme dans l’ensemble de l’Union européenne, les chaînes de levage grade 80 doivent être conformes à plusieurs normes et réglementations. La norme EN 818-2 encadre les exigences de fabrication et d’essai des chaînes à maillons courts pour élingues de levage. La norme EN 818-4 couvre les élingues chaînes assemblées, tandis que la norme EN 1677 s’applique aux composants associés (crochets, mailles, raccourcisseurs).
La directive Machines 2006/42/CE impose quant à elle des exigences de sécurité globales pour les équipements de levage, incluant le marquage CE, la fourniture d’une déclaration de conformité et le respect d’un coefficient de sécurité de 4:1 (la charge de rupture doit être au minimum quatre fois supérieure à la CMU).
Le SPF Emploi en Belgique veille à l’application de ces réglementations sur le terrain. Chaque chaîne de levage grade 80 doit porter un marquage clair indiquant le grade, le diamètre nominal, la CMU et la traçabilité du fabricant. Avant toute mise en service, il est recommandé de vérifier la présence de ce marquage et de conserver le certificat de conformité associé.
Vérifier l’usure d’une chaîne de levage grade 80 avant utilisation
L’inspection visuelle avant chaque utilisation est une obligation de sécurité fondamentale. Plusieurs points doivent être contrôlés systématiquement. Vérifiez d’abord que les maillons ne présentent aucune déformation visible, fissure, entaille ou corrosion excessive. Un maillon dont le diamètre de section a diminué de plus de 10 % par rapport à sa valeur nominale doit être retiré du service.
Contrôlez ensuite que la chaîne n’est pas vrillée, nouée ou emmêlée. Une chaîne tordue ne répartit pas les efforts de manière uniforme et peut rompre de façon imprévisible. Vérifiez également le bon fonctionnement des accessoires associés (crochets à linguet, crochets à verrouillage automatique, raccourcisseurs) et assurez-vous que le marquage de conformité reste lisible.
Au-delà de l’inspection quotidienne, une vérification approfondie doit être réalisée périodiquement par une personne compétente, conformément aux exigences réglementaires. Cette inspection inclut des mesures dimensionnelles précises et, si nécessaire, des essais non destructifs.
Applications courantes de la chaîne grade 80 au mètre
La chaîne de levage grade 80 au mètre trouve sa place dans de nombreux secteurs d’activité. En voici les principaux usages.
- Confection d’élingues chaînes : assemblage d’élingues 1, 2 ou 4 brins avec crochets, mailles de tête et raccourcisseurs, pour des opérations de levage sur mesure.
- Remplacement et maintenance : remplacement d’un brin usé ou endommagé sur une élingue existante, sans devoir racheter l’ensemble complet.
- Levage industriel : manutention de pièces mécaniques, structures métalliques, équipements lourds, conteneurs et charges palettisées à l’aide de palans ou de ponts roulants.
- BTP et chantier : levage de banches, poutres, éléments en béton préfabriqué et charpentes métalliques.
- Traction contrôlée : dans certaines limites et selon les spécifications du fabricant, la chaîne grade 80 peut être utilisée pour des opérations de traction horizontale.
Bien choisir sa chaîne de levage grade 80 au mètre
La chaîne de levage grade 80 au mètre reste le choix de référence pour les professionnels qui recherchent un équilibre entre performance mécanique, flexibilité d’achat et maîtrise du budget. En choisissant le bon diamètre en fonction de la CMU requise, du nombre de brins et de l’angle d’élingage, vous garantissez des opérations de levage sûres et conformes aux normes européennes.
N’oubliez pas de vérifier systématiquement l’état de la chaîne avant chaque utilisation et de respecter la compatibilité des accessoires grade 80. Pour découvrir la gamme de chaîne haute résistance grade 80 et tous les accessoires associés, rendez-vous sur le catalogue chaînes et élingues Accelshop.
FAQ
Peut-on utiliser une chaîne grade 80 pour de l’arrimage de charges sur un camion ?
La chaîne grade 80 est avant tout conçue pour le levage. Pour l’arrimage en transport routier, des chaînes d’arrimage grade 80 spécifiques existent, accompagnées de tendeurs à cliquet adaptés. Vérifiez toujours que le produit est certifié pour l’usage prévu et conforme à la réglementation en vigueur en Belgique.
Quelle est la température maximale d’utilisation d’une chaîne grade 80 ?
En règle générale, les fabricants autorisent l’utilisation d’une chaîne grade 80 jusqu’à environ 200 °C sans réduction de CMU. Au-delà, la CMU doit être réduite selon un coefficient fourni par le fabricant. À partir de 400 °C, la chaîne ne doit plus être utilisée pour le levage car le traitement thermique d’origine est altéré de manière irréversible.
Faut-il graisser une chaîne de levage grade 80 ?
Un léger graissage périodique protège la chaîne contre la corrosion et facilite l’articulation des maillons. Utilisez une huile ou une graisse adaptée, non acide, et essuyez l’excédent pour éviter que la chaîne ne glisse dans les accessoires de préhension. Le graissage ne remplace jamais l’inspection visuelle régulière.
Comment calculer la CMU d’une élingue 2 brins assemblée avec de la chaîne grade 80 ?
La CMU d’une élingue 2 brins dépend de la CMU unitaire de la chaîne et de l’angle d’élingage. Pour un angle compris entre 0° et 45°, multipliez la CMU d’un brin par 1,4. Entre 45° et 60°, le facteur tombe à 1,0. Ces coefficients sont définis par la norme EN 818-4 et doivent être strictement respectés.
La chaîne grade 80 au mètre est-elle livrée avec un certificat ?
Oui, toute chaîne de levage grade 80 conforme à la norme EN 818-2 doit être accompagnée d’un certificat de conformité mentionnant le grade, le diamètre, la CMU, le numéro de lot et le fabricant. Ce document est indispensable pour la traçabilité et les contrôles réglementaires. Chez Accelshop, chaque commande de chaîne est livrée avec sa documentation.
Existe-t-il une chaîne grade 80 en version inox ?
Le grade 80 désigne spécifiquement un acier allié trempé et revenu, différent de l’acier inoxydable. Pour les environnements très corrosifs (milieu marin, agroalimentaire, chimie), il existe des chaînes de levage en inox avec des propriétés mécaniques adaptées, mais elles ne portent pas la désignation grade 80. Consultez la gamme inox Accelshop pour découvrir les alternatives disponibles.
