Protection arêtes vives élingue textile : éviter la coupure de vos élingues textiles. Les élingues textiles, qu’elles soient plates ou rondes, offrent une solution de levage légère, souple et non marquante. Pourtant, leur principal ennemi reste l’arête vive.

Un simple angle de tôle, un profilé métallique ou une bordure de béton brut peut suffire à entailler les fibres et provoquer une rupture en charge. La protection des arêtes vives pour élingue textile n’est donc pas une option, mais un impératif de sécurité que tout professionnel du levage doit maîtriser. Cet article détaille les risques, les solutions de protection et les bonnes pratiques pour préserver vos élingues et la sécurité de vos équipes.

Protection arêtes vives élingue textile | Guide levage

Temps de lecture : ~10 min

1. Résumé en bref
2. Pourquoi les arêtes vives sont le premier danger pour une élingue textile
3. Comprendre le rayon d’appui minimal pour protéger vos élingues
4. Coin de protection ou fourreau : comment choisir la bonne solution
5. Choisir la protection d’arête selon le type d’élingue textile
6. Inspection de l’élingue textile avant et après un levage sur arêtes vives
7. Quand mettre une élingue textile hors service après contact avec une arête vive
8. Intégrer la protection des arêtes vives dans le plan d’élingage
9. Sécuriser durablement vos élingues textiles
10. Questions fréquentes

Résumé en bref

• Pourquoi les arêtes vives menacent vos élingues : les fibres textiles se coupent au contact d’un angle non protégé, ce qui peut diviser la CMU par deux et provoquer une rupture brutale.
• Rayon d’appui minimal : respecter un rayon supérieur à l’épaisseur de la sangle plate ou à 0,35 fois le diamètre d’une élingue ronde est la première règle technique à appliquer.
• Coin de protection vs fourreau : le coin répond à un risque ponctuel sur un angle localisé, le fourreau protège contre une abrasion diffuse sur toute une zone d’appui.
• Choisir la bonne protection selon le type d’élingue : élingue plate, élingue ronde ou sangle sans fin n’ont pas les mêmes besoins en termes de géométrie de protection.
• Inspection et mise hors service : une élingue textile qui a subi un contact avec une arête vive doit être contrôlée immédiatement, et retirée du service au moindre doute.
• Protections magnétiques : une solution complémentaire intéressante sur les charges métalliques, mais qui ne remplace pas un dimensionnement correct de la protection.

Pourquoi les arêtes vives sont le premier danger pour une élingue textile

Un mécanisme de cisaillement souvent sous-estimé

Une élingue textile, qu’il s’agisse d’une sangle de levage plate ou d’une élingue ronde sans fin, est constituée de fibres synthétiques (polyester, polyamide) qui résistent remarquablement bien à la traction pure. En revanche, ces mêmes fibres sont extrêmement vulnérables à la coupure par cisaillement. Lorsqu’une élingue passe sur une arête tranchante, la pression se concentre sur une ligne de contact très étroite. Les fibres portantes sont alors sectionnées progressivement, parfois en quelques secondes sous charge.

Les conséquences sont directes et graves. La charge maximale d’utilisation (CMU) de l’élingue peut être réduite de moitié, voire davantage, dès que quelques fils porteurs sont endommagés. En mars 2025, sur le site industriel de Mardyck, une élingue textile s’est rompue lors du levage d’une pince à sucre. L’enquête a mis en cause une arête vive non protégée sur la charge, comme le rappelle un retour d’expérience sécurité consacré à l’élingage et à la protection des arêtes vives d’une charge.

La norme EN 1492-1 pour les élingues plates textiles et la norme EN 1492-2 pour les élingues rondes textiles imposent toutes deux que l’utilisateur protège l’élingue de tout contact avec des surfaces coupantes ou abrasives. Le Code du bien-être au travail en Belgique, qui a remplacé le RGPT, reprend cette obligation dans ses prescriptions relatives aux équipements de travail et aux opérations de levage. Le SPF Emploi considère que l’absence de protection d’arête constitue un manquement aux obligations de l’employeur en matière de prévention des risques.

Important
Une élingue textile ne doit jamais travailler directement sur une arête vive, une surface coupante ou un angle non protégé. Cette règle s’applique sans exception, quelle que soit la durée du levage ou la masse de la charge.

Comprendre le rayon d’appui minimal pour protéger vos élingues

Définition et impact du rayon d’appui

La géométrie d’appui est le concept central pour comprendre la protection des arêtes. Le rayon d’appui désigne le rayon de courbure de la surface sur laquelle l’élingue repose au point de contact avec la charge. Plus ce rayon est petit (arête vive, angle droit), plus la pression exercée sur les fibres est concentrée et destructrice.

Pour une élingue plate, le rayon d’appui doit être supérieur à l’épaisseur de la sangle. Si votre sangle a une épaisseur de 7 mm, le rayon de l’arête ou de la protection doit dépasser 7 mm. Pour une élingue ronde, la règle diffère légèrement : le rayon d’appui doit être supérieur à 0,35 fois le diamètre à vide de l’élingue. Une élingue ronde de diamètre 40 mm nécessite donc un rayon d’appui d’au moins 14 mm.

Lorsque ces critères ne sont pas naturellement remplis par la géométrie de la charge, c’est la protection d’arête qui doit créer artificiellement un rayon d’appui suffisant. Le coin de protection, le fourreau ou la cornière viennent alors se substituer à l’arête vive pour offrir une surface d’appui compatible avec les fibres textiles.

Coin de protection ou fourreau : comment choisir la bonne solution

Deux familles de protections pour des risques distincts

Le choix entre un coin de protection et un fourreau dépend de la nature du risque rencontré sur la charge. Les deux solutions répondent à des situations différentes, et il est essentiel de les distinguer pour garantir une protection efficace.

Comparaison entre coin de protection et fourreau pour élingue textile

Critère	Coin de protection (protection d’angle)	Fourreau (gaine ou sangle de protection)
Type de risque	Ponctuel : arête localisée, angle droit	Diffus : abrasion sur une longueur, surface rugueuse
Zone couverte	Point de contact précis (angle, arête)	Zone d’appui étendue (poutre, bord long)
Matériaux courants	Polyuréthane, acier avec revêtement, plastique renforcé	PVC, cuir, textile anti-coupure
Fixation	Positionnement manuel, parfois magnétique	Enfilé sur l’élingue ou enveloppant la zone d’appui
Compatibilité élingue	Élingues plates et rondes, jusqu’à 300 mm de largeur	Élingues plates, rondes, sangles sans fin
Avantage principal	Rapidité de mise en place, faible poids	Protection continue sur toute la zone de frottement

Le coin de protection est la réponse la plus directe lorsque la zone critique est un angle ou une arête localisée. Il se positionne sur l’arête de la charge et crée un rayon d’appui suffisant pour que l’élingue ne soit pas en contact direct avec la surface coupante. Certains modèles intègrent des aimants pour se maintenir en place sur les charges métalliques, ce qui facilite la mise en œuvre lors de levages répétitifs.

Le fourreau, quant à lui, enveloppe l’élingue elle-même ou la zone d’appui sur toute sa longueur. Il est particulièrement adapté lorsque la charge présente une surface abrasive continue, comme une poutre en béton brut, un profilé rouillé ou un élément de charpente métallique non ébavuré. Les sangles de protection textile anti-abrasion protègent contre l’usure prématurée lors d’opérations de manutention répétitives.

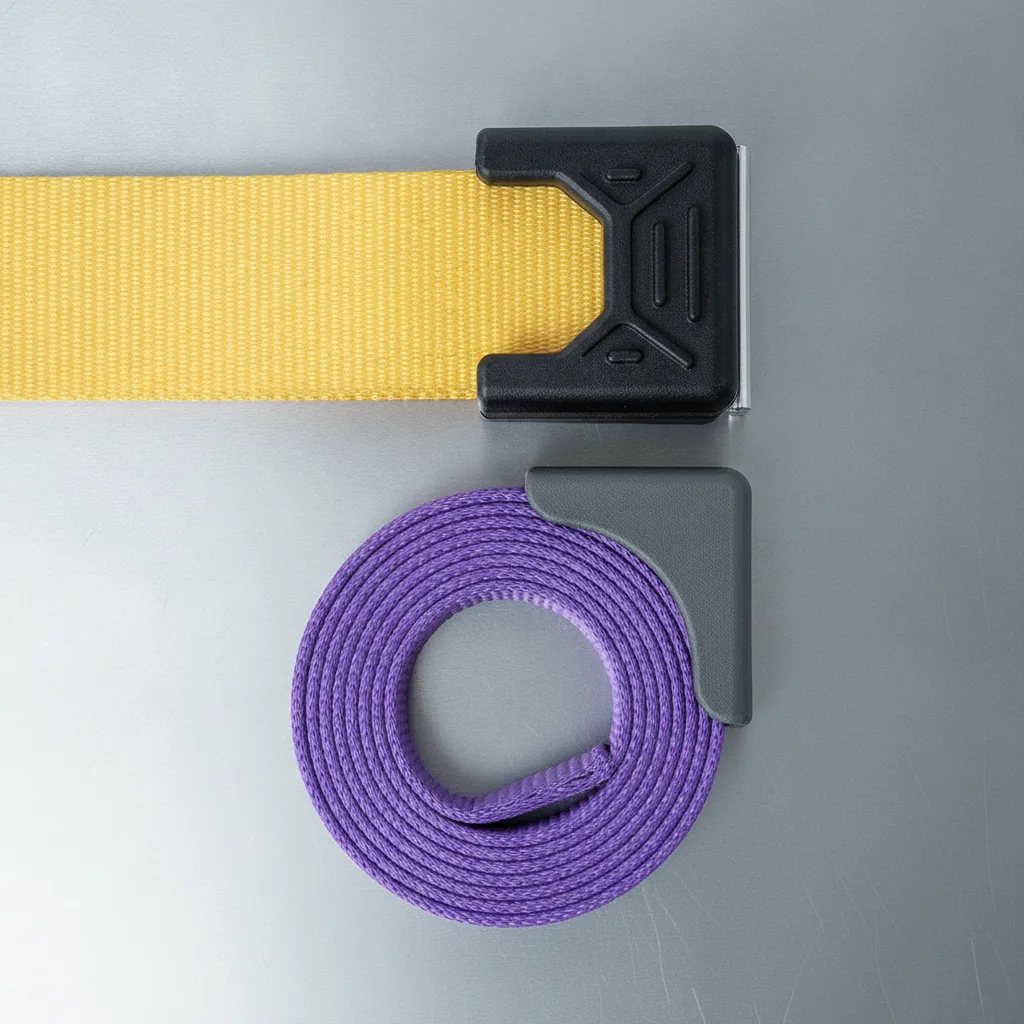

Choisir la protection d’arête selon le type d’élingue textile

Toutes les élingues textiles ne réagissent pas de la même manière au contact d’une arête vive. Le choix de la protection doit donc être adapté au type d’élingue utilisé.

Pour une élingue plate, la zone de contact est large et répartie. Un coin de protection d’angle pour élingue plate doit couvrir toute la largeur de la sangle et offrir un rayon supérieur à son épaisseur. Les protections d’angle à 90° sont les plus courantes pour ce type d’élingue, car elles épousent la forme de l’arête tout en maintenant la sangle à plat.

Pour une élingue ronde, la surface de contact est plus réduite et la pression plus concentrée. Le fourreau PVC ou la gaine anti-coupure sont souvent privilégiés, car ils épousent la forme cylindrique de l’élingue et maintiennent une protection continue même lorsque l’élingue tourne légèrement sous charge. Le rayon d’appui doit dépasser 0,35 fois le diamètre à vide.

Dans les deux cas, la protection doit être compatible avec les accessoires de levage utilisés. Si l’élingue est raccordée à une manille de levage ou à un crochet de levage, la protection ne doit pas gêner le positionnement de ces accessoires ni réduire leur capacité de travail.

Bon à savoir
Les protections d’arêtes magnétiques sont adaptées aux charges métalliques ferreuses. Elles se maintiennent en place sans intervention manuelle pendant le levage. En revanche, elles ne conviennent pas aux charges en aluminium, en inox amagnétique ou en béton. Vérifiez toujours la compatibilité avant utilisation.

Inspection de l’élingue textile avant et après un levage sur arêtes vives

Contrôles obligatoires avant et après chaque levage

L’inspection visuelle de l’élingue textile avant chaque utilisation est une obligation réglementaire en Belgique, conformément au Code du bien-être au travail. Cette inspection prend une importance particulière lorsque la charge présente des arêtes vives ou des surfaces abrasives.

Avant le levage, vérifiez les points suivants : l’étiquette d’identification doit être lisible et mentionner la CMU, le code couleur conforme à la norme EN 1492, la date de fabrication et le numéro de lot. Recherchez toute coupure, abrasion, brûlure, déchirure, nœud ou déformation anormale sur le corps de l’élingue. Examinez les coutures, les boucles et la gaine de protection (pour les élingues rondes). Si l’élingue présente le moindre doute, elle doit être immédiatement retirée du service.

Après un levage impliquant un contact avec une arête vive, même protégée, une inspection complémentaire est indispensable. Vérifiez que la protection n’a pas été transpercée, déplacée ou déformée. Contrôlez la zone d’appui de l’élingue pour détecter d’éventuelles entailles ou amorces de coupure. Si des fibres portantes sont visibles à travers la gaine d’une élingue ronde, ou si des fils sont sectionnés sur une élingue plate, la mise hors service est immédiate.

Quand mettre une élingue textile hors service après contact avec une arête vive

La décision de retirer une élingue du service ne doit jamais être différée. Les critères de mise hors service sont définis par les normes EN 1492-1 et EN 1492-2, et doivent être appliqués selon la notice du fabricant.

Une élingue textile doit être mise hors service dans les situations suivantes : coupure ou entaille visible sur les fils porteurs, gaine de protection percée laissant apparaître l’âme textile (élingue ronde), étiquette d’identification illisible ou absente, déformation permanente des boucles ou des coutures, traces de brûlure chimique ou thermique, présence de nœuds non prévus par le fabricant. Face à une élingue abîmée, le doute n’est pas permis. La directive Machines 2006/42/CE et la réglementation belge imposent que tout équipement de levage présentant un défaut susceptible d’affecter la sécurité soit retiré immédiatement.

Il est recommandé de tenir un registre de contrôle des élingues textiles et de consigner chaque inspection, en particulier après des levages sur des charges à arêtes vives. Ce suivi documentaire facilite la traçabilité et permet de justifier les décisions de mise hors service auprès des organismes de contrôle.

Intégrer la protection des arêtes vives dans le plan d’élingage

La protection des arêtes vives ne doit pas être une réflexion de dernière minute sur le terrain. Elle doit être intégrée dès la phase de préparation, dans le plan d’élingage. Ce document, obligatoire pour les opérations de levage complexes, décrit la charge, les accessoires utilisés, les points d’accroche, les angles de levage et les protections nécessaires.

Lors de l’élaboration du plan d’élingage, identifiez tous les points de contact entre l’élingue et la charge. Pour chaque point, évaluez la géométrie de l’arête : est-elle vive, arrondie, abrasive ? Déterminez si un coin de protection ou un fourreau est nécessaire. Précisez le type et les dimensions de la protection à utiliser. Vérifiez que la protection est compatible avec les accessoires de levage prévus (manilles, crochets, anneaux de levage).

N’oubliez pas que l’angle d’élingage influence également la pression exercée sur les points de contact. Un angle de brins trop ouvert augmente la tension dans chaque brin et accentue la pression sur les arêtes. Il est impératif de maintenir des angles supérieurs à 30° par rapport à l’horizontale et de rester idéalement sous 90°.

Sécuriser durablement vos élingues textiles

La protection des arêtes vives est un geste simple qui peut éviter des accidents graves et prolonger considérablement la durée de vie de vos élingues textiles. Qu’il s’agisse d’un coin de protection pour un angle localisé ou d’un fourreau anti-abrasion pour une zone de frottement étendue, le choix de la bonne solution dépend de la géométrie de la charge, du type d’élingue et des conditions de levage.

L’inspection systématique avant et après chaque opération, combinée à une intégration rigoureuse dans le plan d’élingage, constitue la meilleure garantie de sécurité. Retrouvez l’ensemble de nos élingues textiles et accessoires de levage sur notre boutique en ligne, et n’hésitez pas à nous contacter pour tout conseil personnalisé.

FAQ

Peut-on utiliser un simple morceau de carton ou de caoutchouc comme protection d’arête pour une élingue textile ?

Un carton ou un morceau de caoutchouc peut offrir une protection temporaire très limitée contre l’abrasion légère, mais il ne constitue pas une protection fiable contre une arête vive ou tranchante. Ces matériaux se percent rapidement sous charge et ne garantissent pas un rayon d’appui suffisant. Seuls des coins de protection, des fourreaux PVC ou des gaines anti-coupure spécifiquement conçus pour le levage offrent une sécurité conforme aux exigences des normes EN 1492.

À quelle fréquence faut-il remplacer les protections d’arêtes ?

Les protections d’arêtes doivent être inspectées avant chaque utilisation, au même titre que les élingues elles-mêmes. Un coin de protection fissuré, déformé ou percé doit être remplacé immédiatement. Un fourreau dont la surface intérieure est entaillée ou amincie ne remplit plus sa fonction. La fréquence de remplacement dépend de l’intensité d’utilisation et de la nature des charges manipulées.

Les élingues chaîne nécessitent-elles aussi une protection contre les arêtes vives ?

Les élingues chaîne en acier grade 80 ou grade 100 sont beaucoup plus résistantes à la coupure que les élingues textiles. Cependant, une arête vive peut tout de même provoquer une usure accélérée des maillons au point de contact. Pour les charges présentant des arêtes très agressives, l’utilisation d’une protection d’angle reste recommandée, même avec des élingues chaîne, afin de préserver la durée de vie du matériel et d’éviter d’endommager la charge.

Quelle est la différence entre une protection anti-abrasion et une protection anti-coupure ?

Une protection anti-abrasion est conçue pour résister au frottement répété sur des surfaces rugueuses (béton, acier rouillé, bois brut). Elle prolonge la durée de vie de l’élingue lors de manutentions répétitives. Une protection anti-coupure, en revanche, est dimensionnée pour résister au cisaillement provoqué par une arête vive ou tranchante. Elle utilise des matériaux plus résistants à la perforation. Le choix dépend du type de surface rencontrée sur la charge.

Existe-t-il une obligation légale d’utiliser des protections d’arêtes en Belgique ?

Le Code du bien-être au travail en Belgique impose à l’employeur de prendre toutes les mesures nécessaires pour garantir la sécurité des opérations de levage. Cela inclut la protection des élingues contre les arêtes vives et les surfaces abrasives. Le SPF Emploi peut constater un manquement si une élingue textile est utilisée sans protection sur une charge présentant des arêtes vives. Les normes EN 1492-1 et EN 1492-2, bien que non contraignantes en elles-mêmes, servent de référence technique pour évaluer la conformité des pratiques.
