Tendeur à lanterne | Types, utilisations et guide de choix

Le tendeur à lanterne, aussi appelé ridoir, est un composant mécanique essentiel pour régler la tension d’un câble, d’un hauban ou d’une tige filetée. Que ce soit pour un garde-corps câblé, une structure provisoire de chantier ou un haubanage extérieur, le choix du bon modèle conditionne la sécurité et la durabilité de l’installation.

Dans cet article, vous découvrirez les différents types de tendeurs à lanterne, leurs utilisations concrètes, les matériaux disponibles et les critères techniques à vérifier avant l’achat.

Tendeur à lanterne | Types, utilisations et guide de choix

Temps de lecture : ~9 min

1. Résumé en bref
2. Qu’est-ce qu’un tendeur à lanterne ?
3. Les différents types de tendeurs à lanterne
4. Principales utilisations du tendeur à lanterne
5. Tendeur à lanterne inox ou acier galvanisé : lequel choisir ?
6. Tendeur à lanterne et levage : ce qu’il faut vérifier
7. Comment choisir le bon tendeur à lanterne ?
8. Comment installer et régler un tendeur à lanterne sur un câble ?
9. Bien choisir son tendeur à lanterne en pratique
10. FAQ

Résumé en bref

• Qu’est-ce qu’un tendeur à lanterne ? Un dispositif de réglage de tension fonctionnant par filetage droit et gauche, utilisé dans de nombreux secteurs professionnels.
• Les différents types de tendeurs à lanterne. Plusieurs configurations de terminaisons existent (chape/chape, œil/œil, crochet/crochet, mixtes) pour répondre à des besoins variés.
• Principales utilisations. Haubanage, garde-corps, clôtures, gréement, structures métalliques et certaines applications de levage sous conditions.
• Acier galvanisé ou inox ? Le choix du matériau dépend de l’environnement d’utilisation et du niveau d’exposition à la corrosion.
• Tendeur à lanterne et levage. Tous les modèles ne sont pas certifiés pour le levage direct. Il faut vérifier la CMU, la norme et la destination d’usage.
• Comment choisir le bon modèle ? Un dimensionnement correct passe par l’analyse de la charge, du type de terminaison, du matériau et de la norme applicable.

Qu’est-ce qu’un tendeur à lanterne ?

Un tendeur à lanterne est un dispositif mécanique composé d’un corps central (le « corps de lanterne ») dans lequel viennent se visser deux tiges filetées. La particularité de ce système repose sur l’utilisation d’un filetage droit d’un côté et d’un filetage gauche de l’autre. Lorsque vous tournez le corps central, les deux tiges se rapprochent ou s’éloignent simultanément, ce qui permet de régler précisément la tension exercée sur un câble métallique, un hauban, une chaîne ou une tige.

Ce principe de fonctionnement simple mais efficace fait du tendeur à lanterne un outil indispensable pour la reprise de jeu dans les assemblages mécaniques, la mise en tension de câbles et le maintien de structures sous contrainte. Le ridoir, terme souvent utilisé comme synonyme dans le domaine du gréement et du nautisme, désigne exactement le même type de pièce.

Les différents types de tendeurs à lanterne

Le choix d’un tendeur à lanterne repose avant tout sur le type de terminaison situé à chaque extrémité. Chaque configuration répond à un besoin spécifique en termes de fixation, de démontage et de résistance mécanique.

Tendeur à lanterne chape/chape

Le modèle chape/chape offre une fixation par axe boulonné aux deux extrémités. Cette configuration est la plus sécurisée pour les montages permanents et les installations soumises à des charges importantes. La liaison par chape empêche tout décrochage accidentel et permet un alignement précis de l’axe de charge. C’est le choix privilégié pour les structures métalliques, les tirants et les systèmes d’ancrage nécessitant une connexion robuste.

Tendeur à lanterne œil/œil

Le tendeur à lanterne œil/œil présente deux boucles fermées à ses extrémités. Il est particulièrement adapté à la tension de câbles en ligne droite, aux haubans et aux lignes aériennes. Le montage est simple et propre, et la connexion se fait généralement via une manille ou un maillon rapide. Ce type est très courant dans les installations de garde-corps câblés et le haubanage extérieur.

Tendeur à lanterne crochet/crochet

Le modèle crochet/crochet facilite les opérations de montage et de démontage rapides. Les crochets permettent une mise en place sans avoir à ouvrir ou fermer de manilles, ce qui le rend pratique pour les assemblages temporaires, les structures provisoires de chantier et les installations nécessitant des interventions fréquentes.

Tendeur à lanterne œil/chape et autres configurations mixtes

Les tendeurs mixtes, comme le modèle œil/chape ou œil/crochet, combinent les avantages de deux types de terminaisons. Ils offrent un compromis entre la simplicité de montage d’un œil et la sécurité renforcée d’une chape. Ces configurations sont utiles lorsque les deux points d’ancrage présentent des contraintes différentes.

Le tableau ci-dessous résume les principales caractéristiques de chaque type.

Principales utilisations du tendeur à lanterne

Les tendeurs à lanterne trouvent leur place dans un grand nombre de secteurs professionnels. Voici les applications les plus courantes.

Exemples d’applications du tendeur à lanterne

• Haubanage et structures provisoires. Sur les chantiers, les tendeurs à lanterne servent à stabiliser des mâts, des poteaux ou des structures temporaires en assurant la tension des haubans. Le ridoir de haubanage est dimensionné pour résister à la traction exercée par le câble et les conditions climatiques.

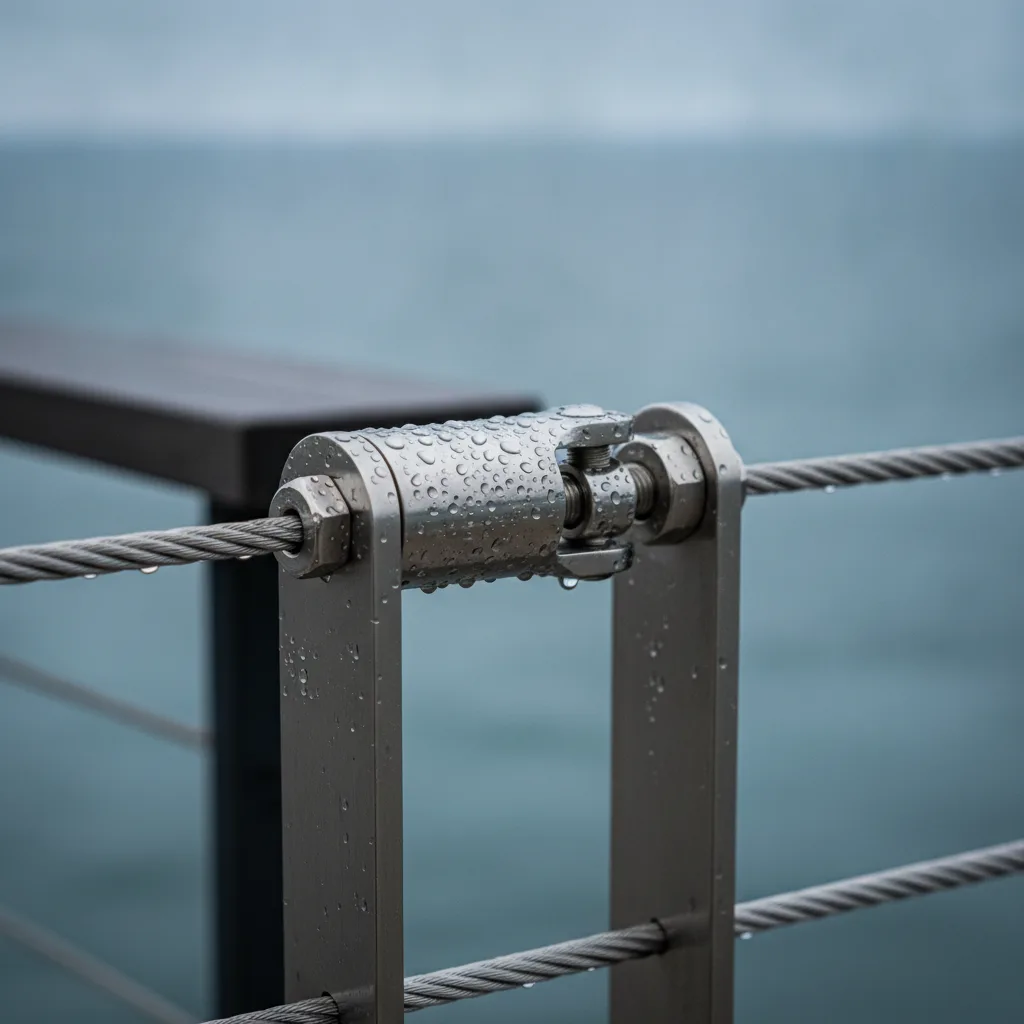

• Garde-corps câblés et architecture. Dans les projets d’aménagement intérieur ou extérieur, les tendeurs à lanterne inox sont utilisés pour tendre les câbles de garde-corps, de pergolas ou de façaces végétalisées. L’inox garantit une finition esthétique et une résistance à la corrosion.
• Clôtures et palissage. Pour les clôtures agricoles, les portails ou le palissage de vignes et de plantes grimpantes, le tendeur câble acier permet de maintenir une tension constante sur les fils métalliques.
• Gréement et nautisme. Le ridoir est un élément central du gréement des voiliers. Les modèles en acier inoxydable résistent à l’environnement marin et permettent de régler la tension des haubans et des étais.
• Industrie et maintenance. Les tendeurs à lanterne haute résistance sont utilisés pour le réglage de tirants, la stabilisation d’ensembles métalliques et la reprise de jeu dans les installations industrielles.
• Levage et manutention (sous conditions). Certains modèles sont conçus pour des applications de levage, mais cette utilisation impose de vérifier la CMU (charge maximale d’utilisation), la norme applicable et la destination d’usage indiquée par le fabricant.

Bon à savoir. Certains tendeurs à lanterne disponibles dans le commerce ne sont pas destinés aux opérations de traction ou de levage direct. Vérifiez toujours la fiche technique du produit et les indications du fabricant avant toute utilisation en charge.

Tendeur à lanterne inox ou acier galvanisé : lequel choisir ?

Le choix du matériau est déterminant pour la longévité et la performance du tendeur à lanterne. Deux grandes familles dominent le marché.

Tendeur à lanterne en acier galvanisé

L’acier galvanisé (zingué) offre une bonne résistance mécanique à un coût maîtrisé. La galvanisation protège la surface contre la corrosion dans des environnements modérément exposés. C’est le choix standard pour les installations intérieures, les chantiers et les applications industrielles courantes. Les tendeurs conformes à la norme DIN 1480 en acier galvanisé sont parmi les plus répandus.

Tendeur à lanterne en acier inoxydable

L’acier inoxydable est recommandé pour les environnements extérieurs, marins, humides ou chimiquement agressifs. Un tendeur à lanterne inox ne rouille pas, conserve son aspect et maintient ses propriétés mécaniques dans le temps, même en bord de mer ou dans des locaux techniques exposés à l’humidité. Il est aussi privilégié pour les applications architecturales où l’esthétique compte.

Sur la boutique Accelshop, vous trouverez des tendeurs à lanterne chape/chape en acier galvanisé, des tendeurs œil/œil, ainsi que des versions inox comme le tendeur à lanterne chape/chape inox et le tendeur œil/œil inox.

Tendeur à lanterne et levage : ce qu’il faut vérifier

L’utilisation d’un tendeur à lanterne dans le cadre du levage de charges nécessite une attention particulière. Tous les modèles ne sont pas conçus pour supporter des contraintes de traction directe ou de levage.

Pour qu’un tendeur à lanterne puisse être utilisé en levage, il doit répondre à plusieurs exigences. La CMU (charge maximale d’utilisation) doit être clairement indiquée par le fabricant. Selon les gammes, cette CMU peut varier de quelques centaines de kilogrammes à plusieurs tonnes. Le tendeur doit être utilisé exclusivement dans l’axe de charge, sans sollicitation latérale. Les normes applicables, comme la DIN 1480 pour les modèles standard, la norme EN 13155 pour les accessoires de levage ou encore les référentiels ASME B30.26 et ASTM F1145-92 pour les marchés internationaux, doivent être respectées. Le coefficient de sécurité appliqué en levage est généralement plus élevé que pour une simple application de tension.

Les tendeurs à lanterne haute résistance, parfois désignés « H.R. », sont spécifiquement conçus pour les applications exigeantes. Ils sont fabriqués dans des aciers à haute limite élastique (comme l’acier S355) et subissent des contrôles de qualité renforcés.

Important. Un tendeur à lanterne utilisé pour le levage doit porter un marquage CE conforme à la directive machines 2006/42/CE lorsqu’il fait partie d’un ensemble de levage. En cas de doute, consultez la fiche technique du produit ou contactez le fournisseur.

Pour approfondir les notions de coefficient de sécurité en levage, vous pouvez consulter notre article dédié sur le coefficient de sécurité en levage.

Comment choisir le bon tendeur à lanterne ?

Le dimensionnement et le choix d’un tendeur à lanterne reposent sur plusieurs critères techniques que vous devez évaluer en fonction de votre projet.

Étapes pour bien choisir votre tendeur à lanterne

Commencez par déterminer la charge à laquelle le tendeur sera soumis. La CMU du tendeur à lanterne doit être supérieure à la charge de service prévue, en tenant compte du coefficient de sécurité adapté à votre application. Pour le levage, ce coefficient est généralement de 4 pour les accessoires métalliques.

Choisissez ensuite le type de terminaison en fonction de vos points d’ancrage. Si les deux extrémités sont équipées de manilles ou de boucles, un modèle œil/œil conviendra. Pour une fixation par axe boulonné sur des platines, optez pour un tendeur chape/chape. Si vous avez besoin de monter et démonter fréquemment, le modèle crochet/crochet sera plus pratique. Les configurations mixtes comme le tendeur œil/crochet ou le tendeur œil/crochet inox répondent aux situations où les deux points d’ancrage sont différents.

Sélectionnez le matériau adapté à votre environnement. En intérieur ou en conditions sèches, l’acier galvanisé est suffisant. En extérieur, en milieu marin ou dans un environnement humide, privilégiez l’inox.

Enfin, vérifiez la conformité normative. Pour un usage de tension standard, la norme DIN 1480 (ou DIN 1478 pour les modèles fermés) est la référence. Pour le levage, assurez-vous que le produit est conforme aux exigences de la norme EN 13155 et qu’il porte le marquage CE si nécessaire.

L’ensemble de la gamme de tendeurs, serre-câbles et cosses est disponible sur Accelshop, avec des fiches techniques détaillées pour chaque référence.

Comment installer et régler un tendeur à lanterne sur un câble ?

L’installation d’un tendeur à lanterne sur un câble acier suit une procédure simple mais rigoureuse. Fixez d’abord les terminaisons du câble à chaque extrémité (cosses, manchons sertis ou serre-câbles). Raccordez ensuite chaque extrémité du câble au tendeur via les terminaisons appropriées (manilles, axes ou crochets). Avant de mettre en tension, vérifiez que le tendeur est dévissé au maximum pour disposer de toute la course de réglage. Tournez le corps central du tendeur pour rapprocher les deux tiges filetées et augmenter progressivement la tension du câble. Contrôlez l’alignement de l’ensemble et assurez-vous que la charge s’exerce bien dans l’axe du tendeur. Une fois la tension souhaitée atteinte, bloquez le tendeur si le modèle dispose d’un contre-écrou ou d’un système de verrouillage.

Pour les accessoires complémentaires comme les cosses et les serre-câbles, consultez la catégorie tendeur, serre-câble et cosse ainsi que notre guide sur les serre-câbles à étrier et à plat.

Bien choisir son tendeur à lanterne en pratique

Le tendeur à lanterne est un composant polyvalent dont le choix dépend de trois facteurs principaux : le type de terminaison (chape, œil, crochet ou mixte), le matériau (acier galvanisé ou inox) et l’application visée (haubanage, garde-corps, levage ou arrimage). En vérifiant la CMU, la norme applicable et la compatibilité avec votre environnement, vous vous assurez d’une installation sûre et durable. N’hésitez pas à consulter les fiches produit détaillées sur Accelshop ou à nous contacter pour un conseil personnalisé.

FAQ

Quelle est la différence entre un tendeur à lanterne et un ridoir ?

Il n’y a pas de différence technique. Le terme « ridoir » est principalement utilisé dans le domaine du nautisme et du gréement, tandis que « tendeur à lanterne » est le terme courant en industrie, en BTP et en levage. Les deux désignent le même type de dispositif de mise en tension par filetage.

Peut-on utiliser un tendeur à lanterne pour du palissage ou des clôtures agricoles ?

Oui, les tendeurs à lanterne sont couramment utilisés pour le palissage de vignes, le maintien de fils de clôture et la tension de câbles sur des portails. Pour ces applications extérieures, un modèle en acier galvanisé offre un bon rapport qualité/prix. Si l’environnement est particulièrement humide, l’inox sera plus durable.

Quelle est la durée de vie d’un tendeur à lanterne ?

La durée de vie dépend du matériau, de l’environnement et de l’entretien. Un tendeur en acier galvanisé bien entretenu peut durer plusieurs années en conditions normales. Un modèle inox résistera beaucoup plus longtemps en milieu extérieur ou marin. Il est recommandé de contrôler régulièrement l’état du filetage, l’absence de corrosion et le bon serrage du dispositif.

Un tendeur à lanterne DIN 1480 convient-il pour le levage ?

La norme DIN 1480 définit les dimensions et les caractéristiques mécaniques des tendeurs à lanterne standard. Pour une utilisation en levage, il faut s’assurer que le modèle choisi dispose d’une CMU certifiée et qu’il respecte les exigences de la norme EN 13155 ou d’un référentiel équivalent. Un tendeur DIN 1480 peut convenir pour certaines applications de tension en levage, mais il ne remplace pas un accessoire de levage spécifiquement certifié pour la manutention de charges suspendues.

Comment savoir quel diamètre de tendeur choisir pour mon câble ?

Le diamètre du tendeur à lanterne doit être compatible avec le diamètre du câble et la charge de service. En règle générale, le fabricant indique dans la fiche technique le diamètre de câble maximal compatible et la CMU correspondante. Pour un câble acier de diamètre 5 mm, par exemple, un tendeur de taille M6 à M8 sera généralement adapté, mais il est essentiel de vérifier la fiche produit. Pour plus d’informations sur les câbles, consultez notre catégorie câble et accessoire ou notre guide sur le câble acier inox et galvanisé.
